Антенное гнездо |
||
|
Антенное гнездо изготавливается штамповкой и технологически достаточно совершенное изделие. | |
 |
Конструкция отработана годами. | |
|
Описание работы. Центральная трубка жестко закреплённая в таблетке должна стоять прямо и занимать центральное положение в экране. Сама таблетка в экране держится за счёт пуклёвок на экране и соответствующим им ямкам на таблетке. Такое крепление не даёт сборке таблетка трубка проворачиваться или вываливаться в сторону штекера. Если центральный штырь штекера будет входит под углом, то сборка трубка таблетка пружиня в экране поймает его и благодоря такому креплению будет возвращать его в центральное положение. Специально для излишне внимательных для тех кто обнаружил что центральный контакт немного не по центру сообщаю техническую особенность этого гнезда. Всё выравняется когда гнездо будет установлено на корпус. Изолятор будет зажат между пуклёвкой на экране и копусом прибора. |
|
|
Состоит из 3 деталей. Экран, трубочка и таблетка(изолятор). |
|
 |
Первоначально трубка вставляется в таблетку. Ложечкоподобный контактик сдавливается кусачками. После этого трубка имеет жесткое крепление в таблетке. | |
 |
||
 |

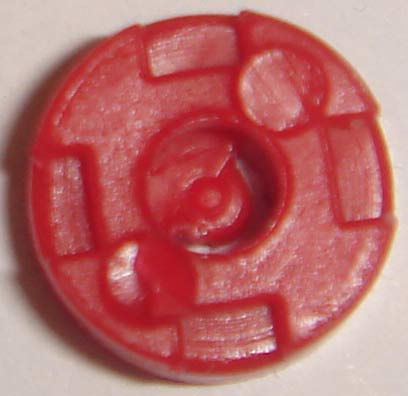

На этом фото видно, что изолятор имеет 4 площадки по краям. Именно в них попадают пуклёвки экрана. | |
 |
На половину глубины таблетки в центре идёт цилиндрообразное углубление. Глубже видно как оно переходит в вырез "полумесяц". | |
 |
С одной стороны отверстие "полумесяц " точно соответствующий совочкоподбному контакту трубки. | |
|
Трубка С одной стороны трубка. С другой сторны лопатка-контакт . (Контакт слегка мятый. Я его разгибал для того, чтобы вытащить из таблетки) |
|
Чертежи |
||
эскизы |
 |
|
чертежи |
 |
|
 |
Ближайший аналог в Китае К сожалению, с конструкторским дефектом. Центральный контакт точёный на автомате. Внутри трубочки с большой вероятностью остаются заусенцы. Это приводит к тому, что часто вставленный штекер запрессовывается в центральном контакте. Его не возможно вытащить и из-за слабой пуклёвки выдергивается вместе с изолятором. Мы поставили достаточно много таких гнёзд. В 1996 году, когда сумма брака достигла цены нескольких новых машин, мы перешли на более надёжные "Питерские" гнёзда. Сегодня эти гнёзда нас не интересуют. |
|
